| Luogo di origine: | La CINA |
|---|---|
| Marca: | YIGAN |
| Certificazione: | CE |
| Numero di modello: | KJG |
| Quantità di ordine minimo: | 1 insieme |
| Prezzo: | negotiation |
| Imballaggi particolari: | Imballato in film in primo luogo ed allora di rinforzo con la cassa di legno per imballaggio esterno |
| Tempi di consegna: | 20 giorni lavorativi dopo hanno ricevuto il vostro pagamento |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 20sets |
| Nome di prodotto: | essiccatore della pagaia di santo/impianto di essiccazione industriale | Applicazione: | Trattamento delle acque reflue |
|---|---|---|---|
| Modo del riscaldamento: | Rivestimento | Fonte di calore: | vapore, olio |
| Tipo di lavoro: | Continuo | Caratteristica: | santo |
| Evidenziare: | Forno di essiccazione industriale,Tamburo essiccatore rotatorio |
||

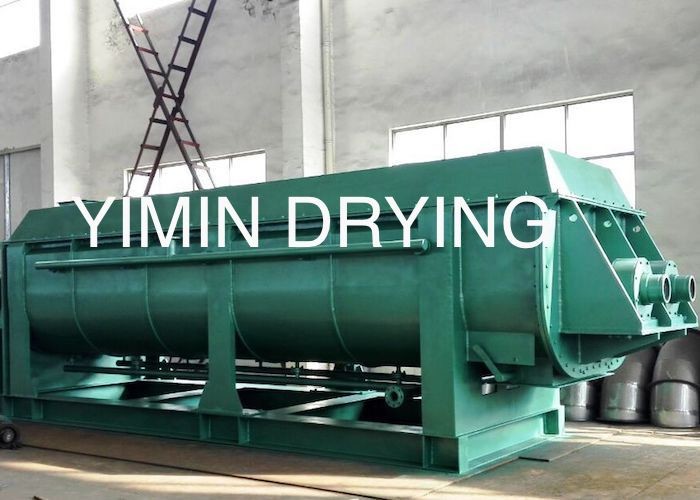

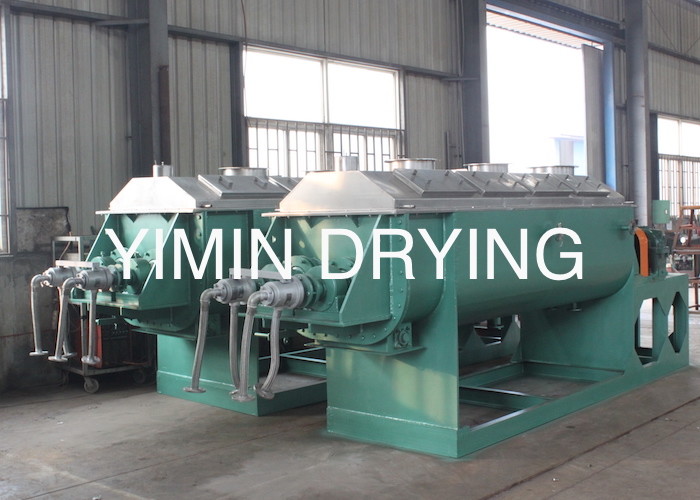

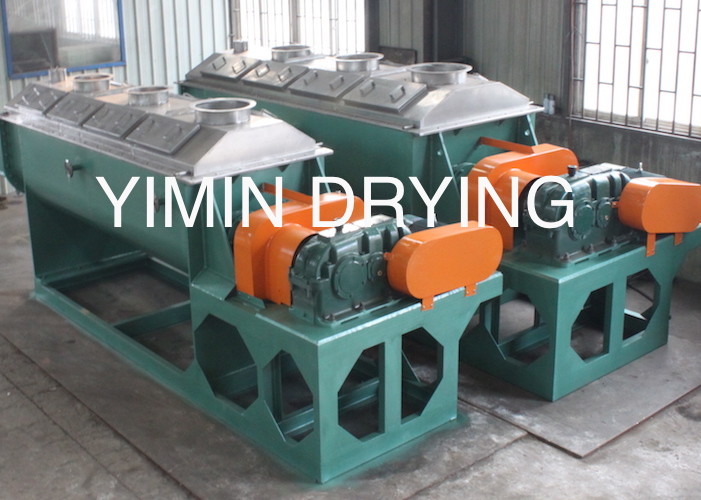

Essiccatore della pagaia della lama di santo di serie di KJG per trattamento delle acque reflue
Serie rotatoria vuota dell'essiccatore KJG della pagaia dell'impianto di essiccazione industriale di trattamento delle acque reflue
DESCRIZIONE

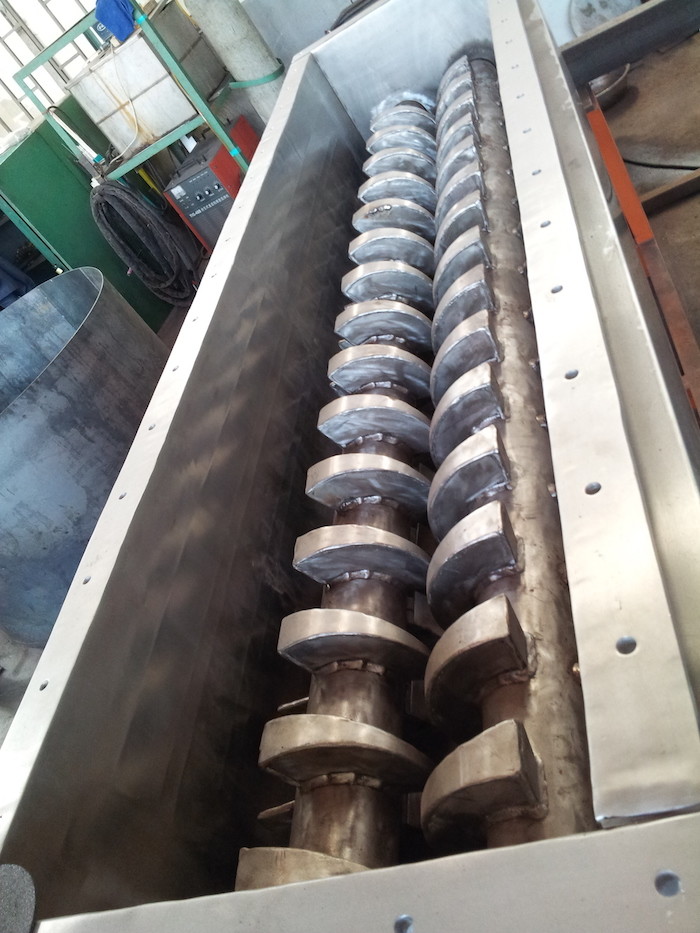

Le assi controrotanti doppie con le pagaie cuneiformi intermeshing uniche della cavità producono la miscelazione intima, ottimizzano il trasferimento di calore e forniscono una caratteristica autopulente. Una grande area di trasferimento di calore al rapporto del volume è raggiunta mediante l'uso delle pagaie vuote e di una nave rivestita, tramite cui i flussi medi di riscaldamento. Il risultato è una macchina efficiente e compatta con meno ingombri ed abbassa il costo dell'installazione.
CARATTERISTICHE
Costo di operazione basso
- Facile da operare
- Richiede l'attenzione minima
- Gli strumenti semplici controllano il processo
- Alta efficienza
- Volume basso del gas di scappamento
Parametri tecnici
| Modello | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| Area di calore (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| efficace volume (m.3) | 0,06 | 0,32 | 0,59 | 1,09 | 1,85 | 2,8 | 3,96 | 5,21 | 6,43 | 8,07 | 9,46 |
| Gamma di velocità (rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| potere (chilowatt) | 2,2 | 4 | 5,5 | 7,5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| widethA (millimetri) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| WidethB totale (millimetri) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| lengthC (millimetri) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| LengthD totale (millimetri) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| DistanceE di Inport-outport (millimetri) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| HeightF del centro (millimetri) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| Altezza totale H (millimetri) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
Costo di mantenimento basso
- Progettato per alta coppia di torsione e velocità di funzionamento bassa
- Progettazione durevole semplice per manutenzione facile e bassa
- Nessun parti interne da regolare o mantenere
- Nessun contatto metallo con metallo
- Le assi, i cuscinetti del blocchetto di cuscino e gli elementi motori sono progettati per lunga vita nelle circostanze sfavorevoli, assicurando l'integrità meccanica a lungo termine
- La struttura robusta sostiene i cuscinetti spaccati del blocchetto di cuscino
- scatole di riempimento Grasso-purgate. Le progettazioni alterne della guarnizione sono disponibili
Costo basso dell'installazione
- Progettato con la struttura compatta
- Piccolo sistema di gas di scappamento
- La rimozione verticale dell'asse si riduce sviluppare i requisiti di dimensione
PRINCIPIO DI FUNZIONAMENTO
L'essiccatore della pagaia della lama di santo di serie di KJG per trattamento delle acque reflue ha una parete del metallo che separa la massa di processo dalla fonte di calore (vapore o olio caldo). L'alta efficienza termica è ottenuta perché il calore dal medium termico entra direttamente in Massachusetts di processo. Poichè il materiale entr inare contatto con il diretto e gli agitatori riscaldati, la massa trattata è riscaldata via la conduzione. Con un essiccatore isolato, il calore pochissimo è perso. Per evaporare 1kg dell'acqua richiede soltanto circa 1.2kg di vapore per i materiali dei residui. Il gas di scarico è minimo e ad una bassa temperatura. Di conseguenza, il volume di gas non condensabile dall'essiccatore, che potrebbe richiedere il trattamento, è minimo.
L'essiccatore della pagaia della lama di santo di serie di KJG per trattamento delle acque reflue è un dispositivo indiretto del trasferimento di calore che utilizza un alto livello di agitazione meccanica per migliorare il contatto con il prodotto che è asciugato. I tassi di evaporazione per piede quadrato della superficie del trasferimento di calore sono massimizzati con le pagaie autopulenti e l'effetto mescolantesi. Il movimento del materiale trattato fra le superfici inclinate delle pagaie cuneiformi di giro genera le forze di taglio, che puliscono le superfici della pagaia e massimizzano la conducibilità. Le assi controrotanti muovono il materiale a partire dalle pareti, pulenti le pareti per mezzo della linguetta su ogni pagaia. Ciò provoca gli più alti tassi di trasferimento di calore che il disco o le singole progettazioni dell'asse.
Le pagaie cuneiformi e intermeshing degli agitatori doppi, creano un effetto mescolantesi localizzato intorno alla pagaia. Ciò permette che le particelle più diverse nel letto siano esposte direttamente alla superficie del trasferimento di calore, quindi aumentando il tasso di trasferimento di calore, permettendo l'uso di più piccola attrezzatura.
FONTI di CALORE (temperatura 180a℃ -℃ 250)
Riscaldamento dal vapore
Il vapore entra nell'albero cavo tramite un giunto rotante ed uniformemente si distribuisce a tutte le pagaie. Il condensato è rimosso con ogni rivoluzione.
Riscaldamento dall'olio caldo (liquido termico)
L'olio caldo (liquido termico) entra ed esce nell'albero cavo tramite un giunto rotante. Pressione dalle forze della pompa del rifornimento liquide tramite le pagaie vuote.
