| Luogo di origine: | La CINA |
|---|---|
| Marca: | YIGAN |
| Certificazione: | CE |
| Numero di modello: | XF |
| Quantità di ordine minimo: | 1 insieme |
| Prezzo: | negotiation |
| Imballaggi particolari: | Imballato in film in primo luogo ed allora di rinforzo con la cassa di legno per imballaggio esterno |
| Tempi di consegna: | 20 giorni lavorativi dopo hanno ricevuto il vostro pagamento |
| Capacità di alimentazione: | 10 insiemi al mese |
| Nome di prodotto: | essiccazione di fluidificazione del letto | forma più asciutta: | Orizzontale |
|---|---|---|---|
| Tipo di secchezza: | alta qualità | Materiale: | granelli, polvere |
| tipo della spolverata: | filtro a sacco, ciclone | Applicazione: | WDG |
| Evidenziare: | impianto di essiccazione della polvere,Linea attrezzatura di WDG del letto fluido,essiccatore farmaceutico del letto fluido della polvere |
||

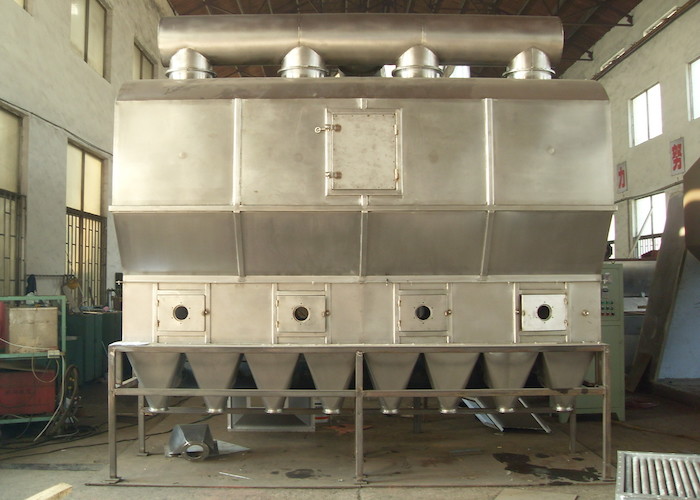

tipo orizzontale essiccazione di fluidificazione di alta qualità del letto per la linea di WDG
Descrizione

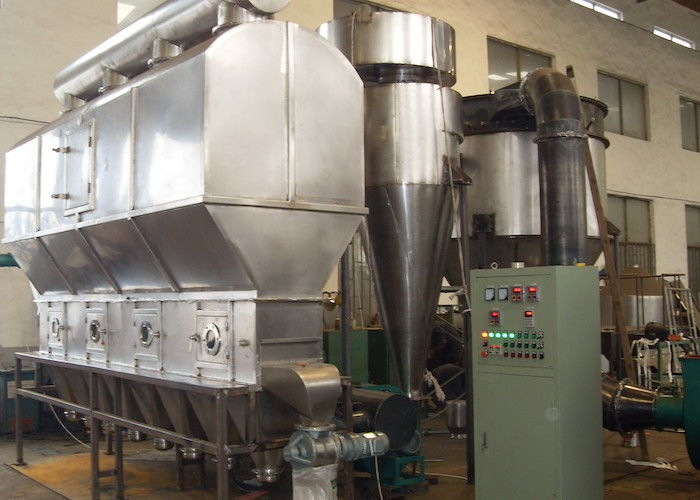

il tipo orizzontale essiccazione di fluidificazione di alta qualità del letto per la linea di WDG inoltre è chiamato letto fluido. Con l'operazione ed il miglioramento in 30 anni, ha gioco un la parte attiva nei campi di farmaceutico, chimici, derrate alimentari, guadagna ecc le industrie. Consiste del filtro dell'aria, letto fluido, filtro a ciclone, collettore di polveri, ventilatore centrifugo ad alta velocità, gabinetto di controllo ecc. A causa della differenza della proprietà da materia prima, è necessario da fornire il dispositivo di rimozione della polvere conformemente ai bisogni pratici. Può selezionare il filtro a ciclone ed il collettore di polveri entrambi o uno loro. Il filtro a ciclone può essere selezionato generalmente se la materia prima è più grande ed il collettore di polveri può essere selezionato se la materia prima è luce. Inoltre, c'è dispositivo d'alimentazione pneumatico per la vostra selezione. Ci sono due generi di operazione per questo tipo a macchina, continuo e discontinuo.
flusso di schizzo per flusso di schizzo del modello A per flusso di schizzo del modello B (tipo interno della borsa) per il modello C

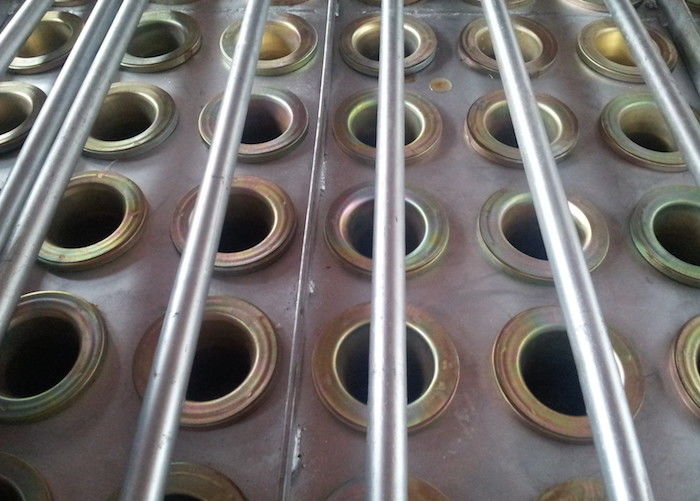

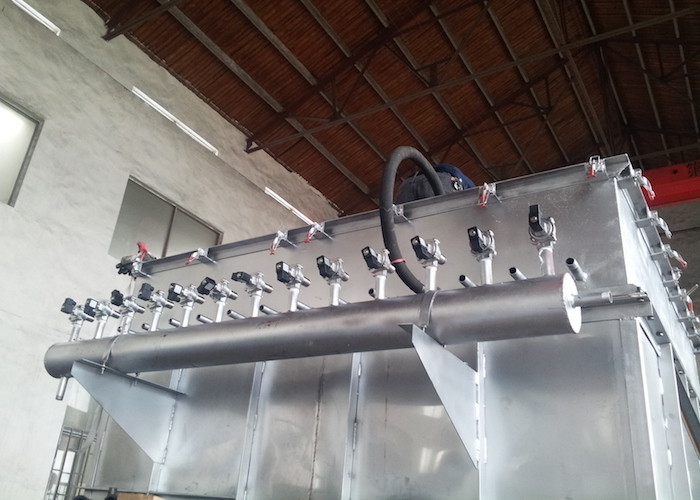

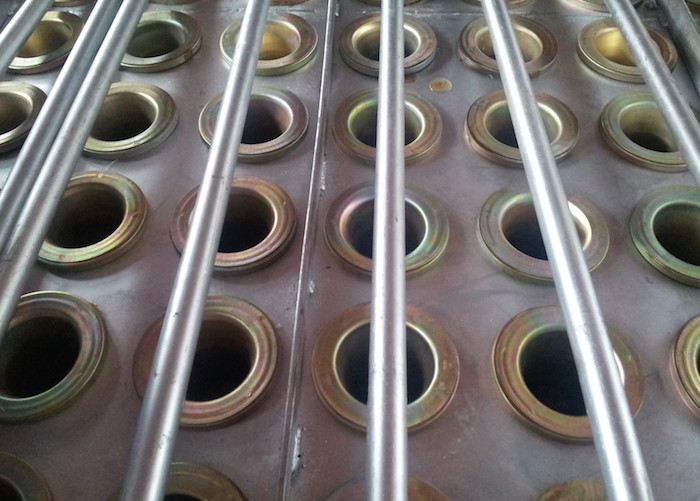

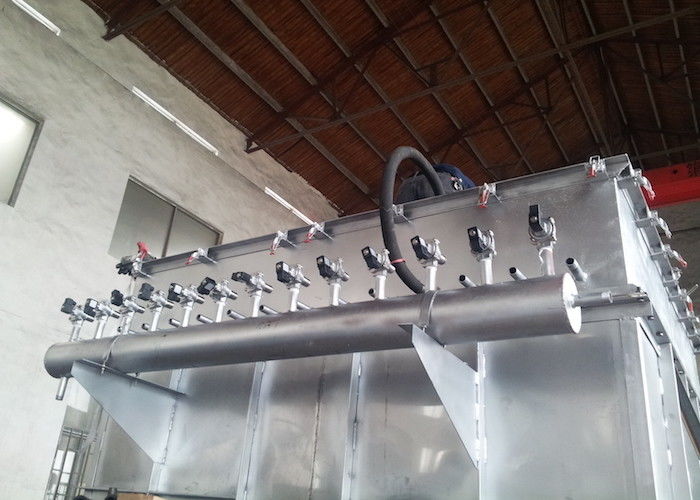

(manul del filtro a sacco A, pluse di B)
Applicazione
Il processo di secchezza delle medicine, la materia prima chimica, le derrate alimentari, grano che elabora, si alimenta ecc. Per esempio, medicina cruda, compressa, medicina cinese, derrate alimentari di protezione della salute, bevande, alimentazione, resina, acido citrico ed altre polveri. Il diametro adatto di materia prima è normalmente 0.1-0.6mm. Il diametro più applicabile di materia prima sarà 0.5-3mm.
Principio di funzionamento
Il pulito e l'aria calda prendparteono al letto fluido tramite il distributore commerciale del piatto della valvola. Il materiale bagnato è alimentato dalle forme dell'alimentatore lo stato fluido da aria calda. A causa di ampio contatto fra aria calda e materie prime, il periodo di essiccazione è breve. Se l'uso di tipo continuo, il materiale entra dal davanti del letto, fluidificato a letto per parecchi minuti e fa galleggiare un altro lato del letto. Il machine funziona nella pressione negativa.
Parametri tecnici
| Modello | XF0.25-1 (XF10) | XF0.25-2 (XF20) | XF0.25-3 (XF30) | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| Area dello strato del letto (m2) | 0,25 | 0,5 | 1,0 | 1,5 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 | 1,6 | 2,4 |
| Capacità di secchezza (kgh2o/h) | 10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84-120 |
| Potere del fan (chilowatt) | 5,5 | 7,5 | 15 | 22 | 7,5 | 15 | 22 | 30 | 30 | 30 | 37 |
| Temperatura di aria in (℃) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| Tem. di materia prima (℃) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
Dimensioni globali (struttura principale) L×W×H (m) |
1×0.6×3.35 | 2×0.6×3.35 | 4×0.6×3.35 | 6×0.6×3.35 | 2×0.70×3.4 | 4×0.7×3.4 | 6×0.7×3.4 | 8×0.7×3.4 |
10×0.7×3.4 |
4×1×3.58 |
6×1×3.58 |
| Area occupata (m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
| Modello |
XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| Area dello strato del letto (m2) | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 |
| Capacità di secchezza (kgh2o/h) | 70-100 | 105-150 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| Potere del fan (chilowatt) | 30 | 44 | 60 | 90 | 111 | 148 | 169 | 197 |
| Temperatura di aria in (℃) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| Tem. di materia prima (℃) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
Dimensioni globali (struttura principale) L×W×H (m) |
4×1.2×4.1 | 6×1.2×4.1 | 8×1.2×4.1 | 10×1.2×4.1 | 12×1.2×4.1 |
12×1.2×4.1 |
16×1.2×4.1 |
18×1.2×4.1 |
| Area occupata (m2) | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
NOTA: La capacità di secchezza è misurata in base al primario ed i tenore d'acqua finali di 20% e di 5% rispettivamente della temperatura di secchezza del cristallo e della presa d'aria della prugna alla capacità di 130 ℃.drying per l'altro materiale saranno basati sulla condizione asciutta pratica.
